结构胶百科_结构胶粘接总脱胶？这7个细节90%的工程师都忽略了

结构胶粘接总脱胶？这7个细节90%的工程师都忽略了

发布于：2026-09-08

——从“粘不住”到“撕不开”，只差这几个关键动作

01 一个让工程师头疼的场景

上周有个做电机驱动的客户打电话来，语气很急：

“你们的结构胶我们按参数做的，剪切强度标的20MPa，我们实测只有8MPa，怎么回事？”

我问他：“粘接前怎么处理基材的？”

他说：“用无尘布擦了一下。”

“用的什么擦？”

“酒精。”

“擦完多久涂的胶？”

“擦完就涂了啊，大概……一两分钟后吧。”

问题找到了——不是胶不行，是表面处理没做到位。酒精擦完看似干净了，但挥发过程中会带走热量、凝结空气中的水分，在基材表面形成一层肉眼看不见的冷凝膜。胶水粘上去，等于粘在水膜上，强度自然打折扣。

今天这篇不讲大道理，就说结构胶粘接最容易忽略的7个实操细节。每个都是工程师踩过的坑。

02 细节一：表面处理，别只用酒精擦

很多朋友觉得“表面处理=擦一下”，其实差得远。

关键提醒：溶剂擦洗后，等待5~10分钟让溶剂完全挥发再涂胶。别用嘴吹（有口水），别用风扇吹（有灰尘），自然晾干最稳妥。

03 细节二：混合比例，别凭感觉

双组分结构胶（环氧/聚氨酯/丙烯酸）都有严格的混合比例要求。1:1就是1:1，10:1就是10:1，差一点性能就差很多。

有些老师傅喜欢“看着差不多就行”，这是结构胶粘接的大忌。

· 固化剂多了 → 胶层变脆，冲击强度下降

· 固化剂少了 → 固化不完全，强度永远上不去

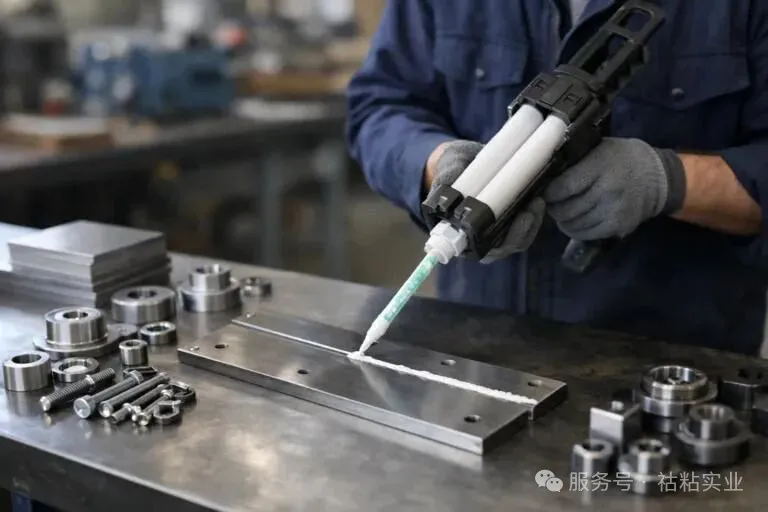

一个实用建议：用AB胶专用混合管，机器自动配比混合，比手工搅拌可靠得多。如果没有混合管，用电子秤精确称量（别用量杯估）。

04 细节三：施胶厚度，不是越厚越好

结构胶粘接，胶层厚度一般控制在0.1~0.3mm，太厚反而强度下降。

为什么？

· 太厚 → 内聚力降低，剪切强度下降；固化放热集中，可能烧坏工件

· 太薄 → 缺胶，粘接面积不够

一句话总结：薄薄一层，压实挤出多余胶水，刚好填满间隙，这就是最佳厚度。客户如果说“多涂点更牢”，你要告诉他：结构胶不是浆糊，越多不一定越牢。

05 细节四：固化温度，别只看“室温固化”

“室温固化”不等于“放那就行”。

环氧结构胶的固化速度跟温度呈指数关系。温度每升高10℃，固化速度大约翻一倍。

· 25℃ → 初固4~6小时

· 40℃ → 初固1~2小时

· 60℃ → 初固30~60分钟

· 80℃ → 初固15~30分钟

冬季施工特别注意：室温只有10℃的时候，固化时间可能比TDS上标的长3~4倍。如果你赶工期，要么加热固化，要么选低温固化配方。

06 细节五：压力与保压，很多人直接忽略

结构胶在固化过程中需要持续的压紧力，让胶水充分润湿基材表面，排出气泡。

关键参数：

· 一般需要0.1~0.5MPa的压力

· 保压时间至少初固时间的1/2

很多产线图省事，夹上夹具就不管了，或者干脆不夹——结果胶层厚薄不均，强度大打折扣。

07 细节六：环境湿度，南方工厂尤其注意

环氧结构胶对湿度不太敏感，但聚氨酯和丙烯酸结构胶对湿度很敏感。

· 湿度过高（>80%RH） → 聚氨酯胶与水分反应产生气泡，强度下降

· 湿度过低（<30%RH） → 丙烯酸胶固化受阻

南方梅雨季节做结构胶粘接，如果车间没有除湿，建议优先选环氧体系，或者等天气好了再施工。

08 细节七：固化时间，别提前做强度测试

很多工程师心急，粘完4小时就去拉拔测试，结果强度不达标，说胶水不行。

结构胶的强度是“养”出来的。初固只是初步定型，达到最大强度需要完全固化（通常7天）。

典型时间轴：

· 操作时间：混合后可操作的时间（如30分钟）

· 初固时间：能承受轻微操作力（如4小时）

· 完全固化：达到最大强度（如7天）

建议：做强度测试前，至少等72小时（常温下），最好等7天。急的话可以加热加速固化，80℃烘2~4小时相当于常温7天。

09 查漏表：结构胶粘接常见问题速查

最后说两句实在话

结构胶粘接是一个系统工程——胶水质量占50%，施工工艺占50%。再好的胶，施工不规范也是白搭。

如果你是工程师，对照上面7个细节检查一遍你的操作流程，很可能问题就出在某一个环节。

如果你是采购，选供应商的时候多问一句：“你们提供施工工艺指导吗？”——能回答你的，说明是真正懂技术的。

祜粘实业，提供从选型咨询→样品测试→工艺调试→售后支持的全流程服务。如果你在结构粘接上遇到问题，欢迎随时聊聊。

[ 上一个：暂无 ]　　 [ 下一个：高强度结构胶如何定义？ ]　　 [ 返回 ]

结构胶百科相关推荐

免费试样品质无忧13380188694

更多案例

广东祜粘实业有限公司

三防胶系列

结构胶系列

粘接胶系列

灌封胶系列

特种胶系列

UV胶系列
